PD200Tは、TTLとアナログのデュアル出力を備えたInGaAs光検出器です。アナログ出力は500V/Aのゲインと200MHzの帯域幅を持っています。TTL出力は、2.5nsの伝搬遅延、1.3nsの立ち上がり時間、0.7nsの立ち下がり時間を持っています。トリガー・スレッショルドは、精密なトリマーで調整できます。

仕様

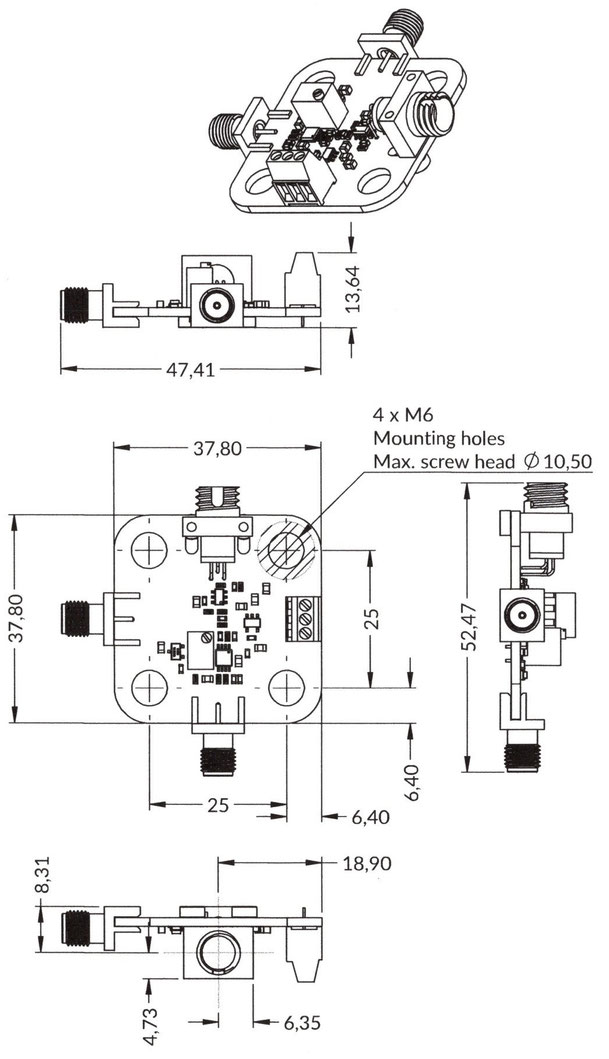

詳細寸法

ご使用方法

VCC端子に3.7V～15Vの電圧を供給します。基板内部では3.3Vに調整されています。3.7 V以上の電源を使用すると，電源ノイズの除去率が大幅に向上することなく，消費電力が増加します。

光検出器には，最大2mWの光パワーを供給してください。

アナログ出力はSMAコネクタPD out (50 Ωインピーダンス)から出力されます。TTL出力は，SMAコネクターのTTLアウト（50Ωインピーダンス）から出力されます。

検知閾値の調整はポテンショメーター（青）で行います。閾値はMON端子でモニターできます。

パルス検出評価特性

　 LD100レーザーをパルスモードで動作させた（幅10ns、パルス周期100ns、10V pp

変調）で動作させた。) レーザーの平均出力は850μWでした。この出力の半分がPD200Tに供給されました。

トリガーの閾値は1.0Vに調整しました。下の図は，アナログ出力（青）とTTL出力（紫）を発振時に観測したものです。

(下図は、アナログ出力（青）とTTL出力（紫）をオシロスコープで観察したものです。

　アナログ出力とTTL出力の間の伝搬遅延は約2.5nsです。TTLの立ち上がりと立ち下がりの時間（10～90%）は

それぞれ1.3nsと0.7nsです。

PRBS変調

下図の黄色で示した100MbpsのPRBS（Pseudo Random Binary Sequence）でKoheron LD100レーザーを変調しました。

下図の黄色の部分です。緑の曲線は、LD100に搭載された100MHzの光検出器で検出された変調を表しています。

緑の曲線は、LD100の100MHzの光検出器で検出された変調を表しています。PD200Tのアナログ出力とTTL出力は、それぞれ青と赤で示されています。

レーザーの変調（オレンジ色）とPD200Tのアナログ出力（青色）の間の25nsの遅延は、レーザーとPD200Tの間の5mのファイバーに対応しています。

レーザーとPD200Tの間にある5mのファイバーに対応しています。
